1TX32系列
发布时间：2020-01-04浏览次数：180

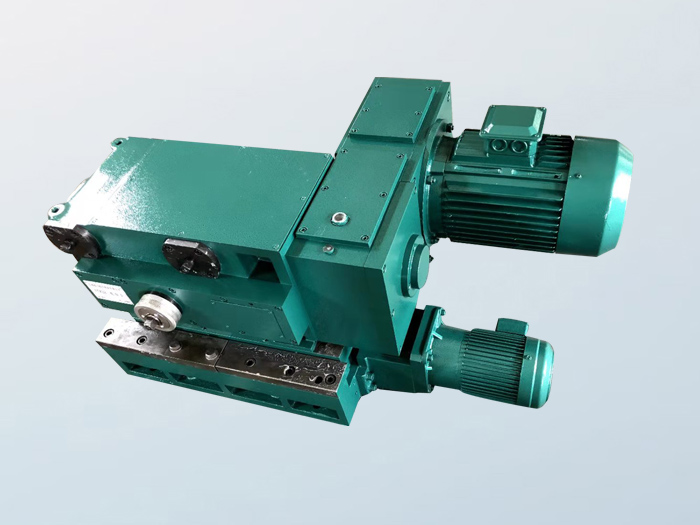

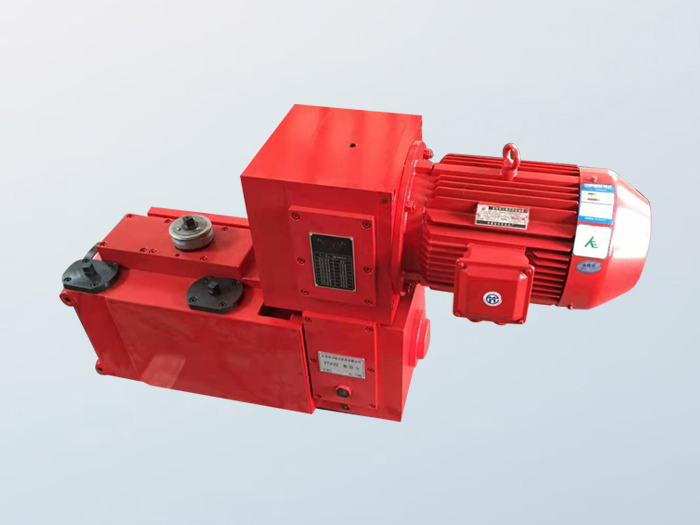

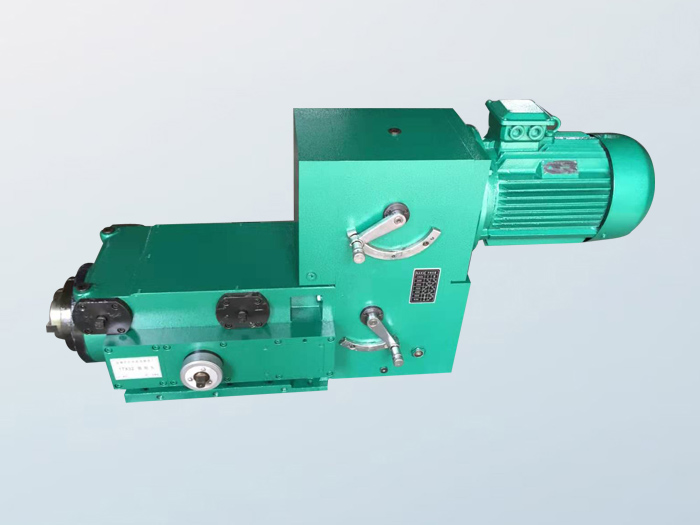

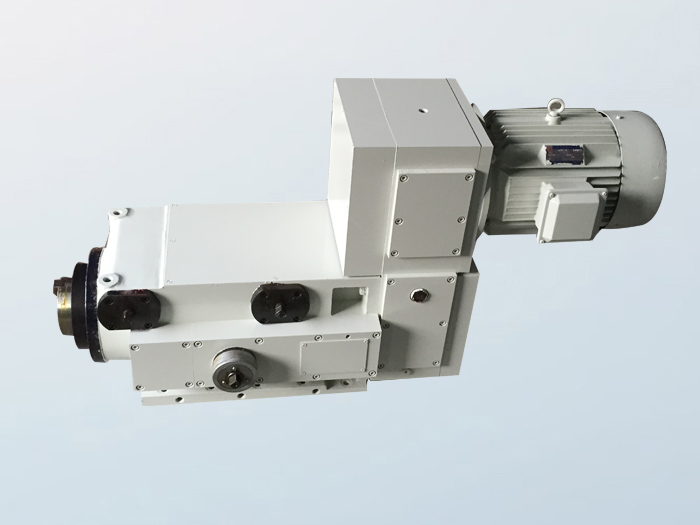

TA系列镗削头 是在TA系列镗削头基础上改进设计的镗削通用部件。
符合“GB3668.9-83”标准，并等效于ISO3590-1976标准。其以良好的性能广泛
用于组合机床及自动线。
1TA镗削头可与同规格的机械或液压滑台配套使用。组成立式或卧式组合机床。
用于对铸铁、钢及有色金属工件的单轴粗、精镗孔、扩孔等加工。最高加工精度
可达H7，表面粗糙度Ra<1.6μm。
尺寸 | B | B1 | B2 | L | L1 | L2 | L3 | H | H1 | H2 | H3 | A*C | |
型号 | |||||||||||||
1TAb16 | ING16 | 160 | 135 | 184 | 250 | 100 | 140 | 37 | 80 | 211 | 392 | 169 | 75*2 |
1TAb20 | ING20 | 200 | 170 | 224 | 320 | 125 | 132 | 45 | 100 | 255 | 471 | 213 | 100*2 |
1TAb25 | ING25 | 250 | 220 | 256 | 400 | 125 | 150 | 70 | 125 | 275 | 525 | 255 | 100*3 |
1TA32 | INGb32 | 320 | 280 | 322 | 505 | 160 | 160 | 80 | 160 | 325.1 | 635 | 328 | 135*3 |
1TA40 | INGb40 | 400 | 355 | 396 | 630 | 160 | 2202 | 135 | 200 | 390.7 | 755 | 410 | 175*3 |
1TA50 | ING50 | 500 | 450 | 480 | 800 | 200 | 75 | 140 | 250 | 468 | 918 | 495 | 200*3 |
